Vor dem Ausbau des Kühlers unbedingt das Kühlwasser ablassen!
Der Querträger hat 4 Befestigungen
Der Kühlergrill hat 5 Befestigungen Der Kühler ist mit 2 Clips am Träger fest
3 Muttern am Luftleitblech des Turbos Stecker am Ausgleichsbehälter abziehen
Unter dem Querträger befindet sich der
Bowdenzug zur Entriegelung der
Motorhaube, der lässt sich leicht aushaken.

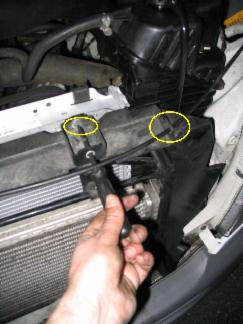

Links und rechts jeweils eine Torx und einen Clip lösen und das Plastikteil abnehmen:
Auf der Hinterseite des Kühlers ist eine Plastikrückwand. Diese ist auf jeder Seite mit 2 Clips befestigt.
Die Rückwand des Kühlers lässt sich am Ventilator vorbei vorsichtig nach oben ziehen, wenn man vorher den unten quer verlaufenden dünnen Kühlwasserschlauch aus den 4 Halterungen aushängt.
Nun die 3 Kühlschläuche abziehen und auch die beiden dicken Schläuche vom Ledeluftkühler, denn der ist am Kühler so umständlich verschraubt, dass man nur die 2 oberen Verschraubungen erreichen kann und die 2 Torx (rechtes Bild).
Jetzt lässt sich der Kühler mit dem Ladeluftkühler nach oben herausheben.
Der Ladeluftkühler ist mit 4 Schrauben am Kühler befestigt.

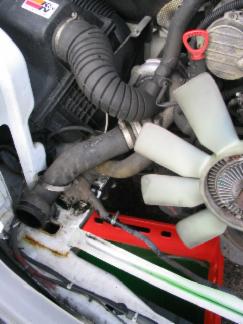

so schaut er dann ohne Kühler aus:
